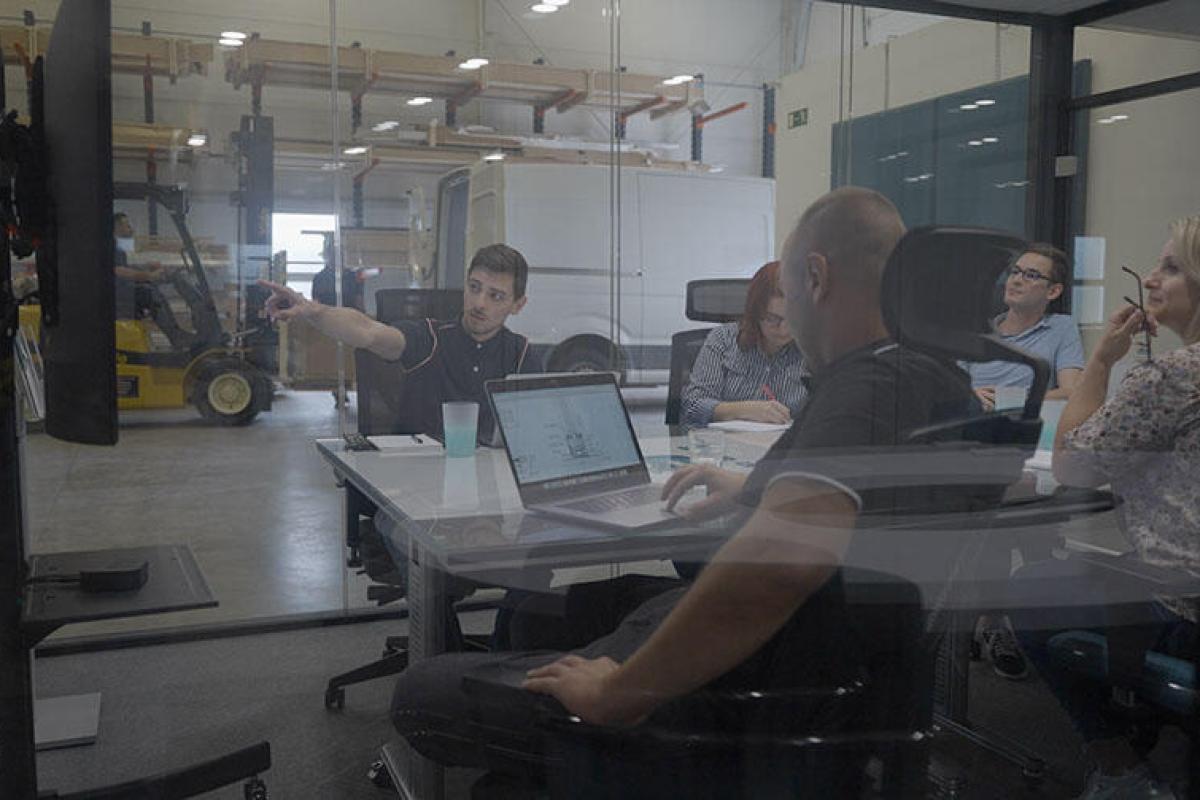

Mitől lesz egy üvegfalrendszer valóban jól specifikálható?
Egy üvegfalrendszer megnevezése még nem mondja meg pontosan, mit kell tudnia a kész szerkezetnek.
Ha a használati, műszaki és csatlakozási követelmények nincsenek egyértelműen rögzítve, ugyanarra a kiírásra eltérő tartalmú ajánlatok érkezhetnek. A különbségek sokszor csak később, a gyártmánytervezés, a szakági koordináció vagy a kivitelezés során válnak láthatóvá.
A jó üvegfal-specifikáció ezért nem egy terméknév és néhány műszaki adat felsorolása. A kívánt használati eredményt fordítja le ellenőrizhető követelményekre.
Ehhez össze kell kapcsolnia:
- a helyiség funkcióját;
- az elvárt műszaki teljesítményt;
- a fal és az ajtó kialakítását;
- a kapcsolódó szerkezeteket;
- az esztétikai részleteket;
- a szükséges dokumentációt;
- valamint a későbbi üzemeltetés és átalakítás szempontjait.
A pontos specifikáció nem korlátozza a tervezői szabadságot. Abban segít, hogy a koncepció műszakilag értelmezhető, összehasonlítható és a kivitelezés során is védhető maradjon. Ez közvetlenül illeszkedik ahhoz a SIMO-szemlélethez, amely a designszabadságot mérnöki biztonsággal és dokumentálható rendszerrel kapcsolja össze.
Az „üvegfal” még nem műszaki specifikáció
Az olyan megnevezések, mint az „egyrétegű üvegfal”, „kétrétegű üvegfal” vagy „akusztikus tárgyalófal”, kijelölik a keresés irányát, de önmagukban nem határozzák meg a teljes műszaki tartalmat.
Két, azonos kategóriába sorolt rendszer eltérhet többek között:
- a szerkezeti felépítésében;
- az alkalmazott üvegekben;
- a profilgeometriában;
- az ajtók kialakításában;
- a csatlakozási megoldásokban;
- az igazolt műszaki teljesítményben;
- a felületkezelésben;
- valamint a későbbi bonthatóságban vagy módosíthatóságban.
Ha ezek a szempontok nem jelennek meg a kiírásban, az ajánlatok látszólag ugyanarra a megoldásra vonatkoznak, valójában azonban nem feltétlenül azonos műszaki eredményt tartalmaznak.
Ilyenkor az árak összehasonlíthatók lehetnek, a műszaki tartalmak viszont nem.
A specifikáció első feladata ezért annak egyértelmű rögzítése, hogy a kész rendszernek milyen használati, műszaki és esztétikai eredményt kell biztosítania.
A specifikáció a használati helyzet meghatározásával kezdődik
A rendszerparaméterek csak akkor értelmezhetők megfelelően, ha ismert a tér funkciója.
Más követelmények vonatkozhatnak egy folyosót és munkaterületet elválasztó szerkezetre, egy intenzíven használt projektteremre, egy vezetői irodára vagy egy bizalmas beszélgetésekre szánt tárgyalóra.
Milyen munkát támogat a helyiség?
A specifikáció előtt érdemes tisztázni:
- hányan használják rendszeresen a teret;
- milyen típusú tevékenység zajlik benne;
- szükséges-e bizalmas kommunikáció;
- mennyire zavaró a környező beszéd és mozgás;
- milyen gyakran használják az ajtót;
- milyen kapcsolatot kell kialakítani a szomszédos terekkel.

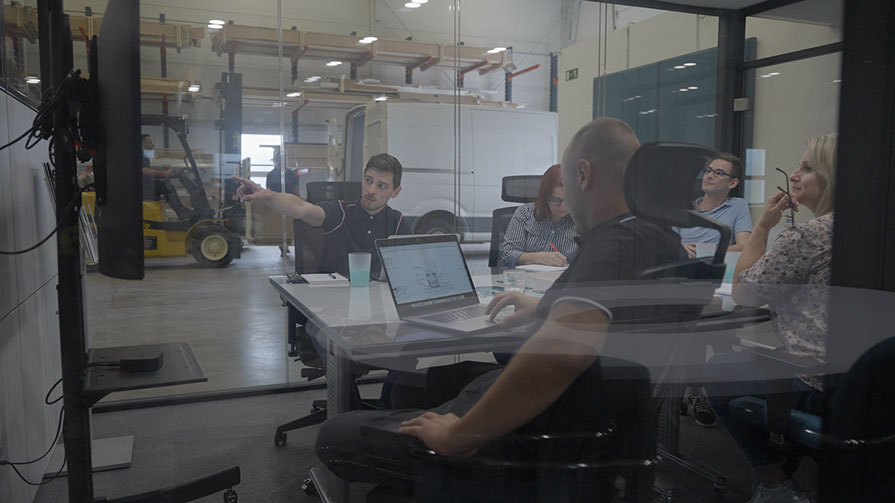

Egy üvegfallal határolt tárgyaló például vizuálisan nyitott maradhat, miközben a benne zajló beszélgetésekhez megfelelő privát környezetre van szükség. Ebben az esetben nem elég azt rögzíteni, hogy a fal legyen „hanggátló”. Meg kell határozni, milyen használati helyzetet kell a teljes szerkezetnek támogatnia.
Milyen használati intenzitás várható?
Az ajtók, vasalatok és csatlakozások igénybevétele nagyban függ a használat gyakoriságától.
Egy ritkán használt vezetői tárgyaló és egy egész nap működő projektterem azonos megjelenést kaphat, de nem feltétlenül igényel azonos kialakítást. Az ajtó nyitási gyakorisága, a felhasználók száma, a takarítás módja és a napi mechanikai terhelés mind hatással lehetnek a megfelelő rendszer kiválasztására.
A specifikációban ezért nemcsak azt kell rögzíteni, hogyan nézzen ki a szerkezet, hanem azt is, hogyan fogják használni.
Mit kell tudnia hosszú távon?
A rendszer értéke nem az átadás napján ér véget.
Már a tervezés során érdemes megvizsgálni:
- javíthatók és cserélhetők-e az egyes elemek;
- hozzáférhető marad-e a szükséges dokumentáció;
- várható-e későbbi alaprajzi módosítás;
- szükség lehet-e a rendszer részleges bontására vagy áthelyezésére;
- hogyan őrizhető meg hosszú távon az esztétikai egység.
A SIMO stratégiájában a tervezői dokumentáció, a kivitelezési kiszámíthatóság és az átadás utáni működés ugyanannak a rendszernek a részei. A jó térnek a tervező számára specifikálhatónak, a kivitelező számára kiszámíthatónak, az üzemeltető számára pedig hosszú távon működőképesnek kell lennie.
A műszaki teljesítményt nem egyetlen adat határozza meg
Egy üvegfalrendszer teljesítményét több egymással összefüggő elem alakítja.
Ez különösen fontos az akusztikánál. Egy laboratóriumi vizsgálatból származó érték önmagában még nem írja le automatikusan egy elkészült helyiség teljes működését.
A helyszíni eredményt befolyásolhatja:
- az üvegezés és a profilrendszer;
- az ajtó kialakítása;
- a tömítések;
- a padló- és mennyezeti csatlakozás;
- az oldalfali részletek;
- az álmennyezet fölötti szerkezet;
- valamint a hang terjedésének más lehetséges útjai.
Ezért a falrendszert nem érdemes az ajtótól és a kapcsolódó épületszerkezetektől elkülönítve értékelni.
Ugyanez igaz a szerkezeti és használati követelményekre is. Az üvegtípus, a rétegrend, a szerkezeti magasság, az ajtóméret vagy a vasalat kiválasztása csak a teljes kialakítás és a használati helyzet ismeretében értelmezhető.
Egy kiragadott termékadat nem helyettesíti a rendszer egészének meghatározását.
Az ajtó nem kiegészítő elem
Az üvegfal-specifikáció egyik gyakori gyenge pontja, amikor a falrendszer részletes műszaki meghatározást kap, az ajtó viszont általános tételként jelenik meg.
Pedig az ajtó a rendszer egyik legnagyobb igénybevételnek kitett és használat szempontjából legfontosabb része.
A specifikációban szükség szerint tisztázni kell:
- az ajtó anyagát és kialakítását;
- az egyszárnyú vagy kétszárnyú kivitelt;
- a nyílás méretét;
- az ajtólap magasságát;
- a tok- és pántmegoldást;
- a vasalatokat;
- a zárás módját;
- a beléptetőrendszer kapcsolatát;
- a küszöb vagy küszöbmentes kialakítás kérdését;
- az elvárt akusztikai működést;
- valamint a használati intenzitást.
Egy magasabb akusztikai igényű tárgyalónál például a fal teljesítménye nem vizsgálható az ajtó kialakításától és tömítésétől függetlenül.
Ha a fal részletesen meghatározott, az ajtó viszont nem, akkor a specifikáció nem a teljes helyiséget írja le.
A csatlakozások döntik el, hogy a rendszer valóban megvalósítható-e
Az üvegfalrendszer nem önmagában áll. Kapcsolódik az épület többi szerkezetéhez, és ezek állapota közvetlenül befolyásolja a megvalósítást.
Padlócsatlakozás
A padlónál tisztázni kell többek között:
- a kész padlószintet;
- a burkolat típusát;
- a fogadószerkezet állapotát;
- a rögzítés lehetőségét;
- a szintkülönbségeket;
- valamint az esetleges későbbi burkolatcserét.
Ha a felmérés idején még nem kész a padló, a gyártáshoz használt méretek és a végleges helyszíni állapot között eltérés alakulhat ki. Ezt nem a szerelés során érdemes először kezelni.
Födém- és álmennyezeti csatlakozás
Az álmennyezet nem minden esetben alkalmas a rendszer teherhordó fogadására. Ezért külön kell vizsgálni:
- hol található a megfelelő rögzítési szerkezet;
- milyen a tényleges födémmagasság;
- mekkora szerelési hely áll rendelkezésre;
- milyen gépészeti és elektromos elemek futnak a csatlakozás közelében;
- hogyan kezelhető az álmennyezet fölötti tér.
Egy terven egyszerűnek látszó felső csatlakozás a helyszínen összetett koordinációs kérdéssé válhat, ha nincs összehangolva a mennyezeti rendszerrel és a többi szakággal.
Oldalfali és szakági kapcsolatok
Az oldalfalak, oszlopok, beépített bútorok, elektromos kiállások, árnyékolók és beléptetőrendszerek mind befolyásolhatják az üvegfal részleteit.
A jól specifikált megoldás ezért nemcsak rendszertípust, hanem csomóponti logikát is tartalmaz.
Megmutatja, hogyan kapcsolódik a fal a környezetéhez, és mely szakági feltételeknek kell teljesülniük a gyártás vagy a szerelés megkezdése előtt.
Az esztétikai elvárásokat műszaki nyelvre kell fordítani
A „minimalista”, „vékony profilú” vagy „elegáns” fontos tervezői szándékot fejezhet ki, de önmagában nem ellenőrizhető követelmény.
Ahhoz, hogy a kívánt megjelenés az ajánlatban, a gyártásban és a helyszínen is ugyanazt jelentse, pontosítani kell például:
- a látható profilok arányát;
- a profilformát;
- a színt és a felületkezelést;
- a fényességi szintet;
- az üvegezés vonalvezetését;
- a függőleges és vízszintes osztásokat;
- az ajtó és a fal vizuális kapcsolatát;
- a vasalatok megjelenését;
- a fóliázást vagy más grafikai elemeket;
- valamint a csatlakozások látható részleteit.
A „fekete profil” például nem feltétlenül ad elég információt. Meg kell határozni a pontos árnyalatot, a felület jellegét, valamint azt is, hogy az ajtóvasalatoknak és kiegészítőknek hogyan kell kapcsolódniuk ehhez a vizuális rendszerhez.
A design értéke akkor marad meg, ha egyértelműen átadható és műszakilag is megvalósítható. A SIMO tartalomstratégiája ezt a „design, amely működik” elvével fogalmazza meg: a tervező szabadságát dokumentáció és rendszerbiztonság védi.
A jó specifikáció ellenőrizhető dokumentációra épül
A műszaki kiírás csak akkor használható következetesen, ha a projekt szereplői azonos dokumentáció alapján értelmezik a rendszert.
A projekt jellegétől függően ehhez szükség lehet:
- rendszerleírásra;
- műszaki adatlapokra;
- részletrajzokra;
- BIM-objektumokra;
- CAD-fájlokra;
- specifikációs mintaszövegre;
- vizsgálati vagy minősítési dokumentumokra;
- felület- és anyagmintákra;
- beépítési irányelvekre;
- karbantartási információkra;
- valamint releváns referenciákra.
A BIM- és CAD-anyagok nem pusztán gyorsítják a rajzi munkát. Segítenek abban is, hogy a rendszer geometriája, kapcsolatai és helyigénye már a tervezési modellben ellenőrizhető legyen.
A részletrajzok a csatlakozási logikát teszik egyértelművé. A specifikációs mintaszöveg pedig abban segít, hogy a műszaki tartalom ne csak egy márkanévhez vagy általános termékkategóriához kapcsolódjon.
A SIMO marketingstratégiája a BIM/CAD-anyagokat, részletrajzokat és specifikációs szöveget a tervezői támogatás központi eszközei közé sorolja. Ezek feladata a korai specifikációs beépülés és a szakmailag védhető döntés támogatása.
A dokumentáció tehát nem melléklete a specifikációnak. A specifikáció ellenőrizhetőségének alapja.
Mikor érdemes bevonni a rendszer gyártóját vagy műszaki szakértőjét?
A korai műszaki egyeztetés nem jelenti azt, hogy a rendszer gyártója átveszi a tervező szerepét.
A cél az, hogy a koncepció műszaki következményei akkor váljanak láthatóvá, amikor még megfelelő mozgástér áll rendelkezésre a részletek pontosítására.
Különösen indokolt lehet a korai egyeztetés, ha a projektben:
- szokatlan szerkezeti magasság jelenik meg;
- egyedi ajtóméret szükséges;
- magasabb akusztikai elvárást kell teljesíteni;
- összetett padló- vagy mennyezeti csatlakozás található;
- íves vagy más egyedi geometria szerepel;
- több szakágat érintő részletet kell koordinálni;
- korlátozott a szerelési hely;
- különleges felületképzés készül;
- későbbi áthelyezhetőség vagy módosíthatóság elvárás;
- vagy nem egyértelmű, milyen dokumentummal igazolható a kívánt teljesítmény.
Minél később derül ki, hogy egy részlet további döntést igényel, annál kisebb lehet a kontrollált módosítás lehetősége.
A korai specifikációs egyeztetés ezért nem plusz adminisztratív lépés. A tervezési szándék, a gyárthatóság és a kivitelezhetőség összehangolásának eszköze.
Ellenőrzőlista üvegfalrendszer specifikálása előtt
A specifikáció lezárása előtt érdemes végigmenni az alábbi kérdéseken:
- Pontosan milyen használati funkciót kell támogatnia a rendszernek?
- Milyen műszaki teljesítményt kell igazolnia?
- A fal és az ajtó követelményei együtt kerültek meghatározásra?
- Ismertek a padló-, födém-, álmennyezet- és oldalfali csatlakozások?
- Rögzítve vannak az esztétikai és felületképzési elvárások?
- Rendelkezésre állnak a releváns részletrajzok és digitális tervezési fájlok?
- Az ajánlatok azonos műszaki tartalom alapján lesznek összehasonlíthatók?
- Tisztázott a karbantartás, a javítás és az esetleges későbbi átalakítás igénye?
- Van olyan egyedi körülmény, amely korai műszaki egyeztetést igényel?
- Minden fontos követelményhez tartozik ellenőrizhető dokumentum vagy jóváhagyási pont?
Ha ezek közül több kérdésre még nincs egyértelmű válasz, a rendszer kiválasztása valószínűleg korábbi szakaszban tart, mint amit az ajánlatkérés feltételezne.
A jól specifikálható rendszer a design biztonságát is védi
A pontos specifikáció nem a kreatív lehetőségek szűkítéséről szól.
Abban segít, hogy a tervezési koncepció egyértelműen átadható legyen, az ajánlatok összehasonlíthatók maradjanak, a kritikus részletek ne először a helyszínen kerüljenek napirendre, és a kívánt megjelenés a kivitelezés során is védhető legyen.
A SIMO GROUP a specifikációs támogatást nem önálló dokumentációs feladatként kezeli. A tervezési szándékot, a mérnöki részleteket, a gyártási kontrollt és a kivitelezési tapasztalatot ugyanannak a folyamatnak a részeként vizsgálja. Ez teremti meg az átmenetet a kreatív koncepció és a kiszámítható megvalósítás között.
